DC-DC變換器：優化設計與EMI控制的秘訣

發表時間：2024-03-09 09:41:43 人氣：5063

DC-DC變換器，作為直流電路中電壓轉換的關鍵裝置，其設計精細與否直接關系到產品的穩定性和電磁干擾（EMI）效果。在電源設計中，對DC-DC變換器的優化布局和配置至關重要。本文將深入探討DC-DC電源設計的幾個關鍵注意事項，以助您輕松應對EMI問題，提升產品性能。

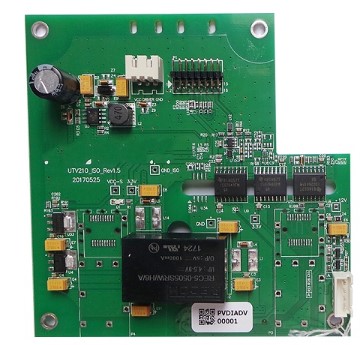

DC-DC變換器：優化設計與EMI控制的秘訣




首先，反饋環的處理是DC-DC電源設計的核心環節。在布局時，應確保反饋線避免穿越肖特基、電感和大電容下方，同時避免被大電流環路包圍。為增強穩定性，可在取樣電阻并聯一個100pF的電容，但需注意這可能會對瞬態性能產生一定影響。此外，反饋線應盡量細，以減少天線效應對環路穩定性的影響。



其次，電容的布局同樣關鍵。所有電容應盡量靠近IC，以減少信號傳輸過程中的損耗和干擾。在選取電感時，應按照規格書指標的120-130%的容量進行選取，避免過大影響效率和瞬態性能。電容的選取則應按照規格書的150%的容量進行，若使用貼片陶瓷電容，建議采用并聯方式以提高穩定性。特別需要注意的是，輸出電容若使用鋁電解電容，應選擇高頻低阻類型，以確保良好的濾波效果。



在布局優化方面，應盡可能縮小大電流環路的包圍面積，以減少電磁輻射。若無法縮小，可采用敷銅方式形成窄縫以抑制電磁干擾。同時，應避免在關鍵回路上使用熱阻焊盤，以減少額外的電感特性。在使用地線層時，應保持輸入切換回路下方的地線層完整性，避免切割以降低地線層阻抗。此外，導通孔可用于連接退藕電容和IC的地到地線層，實現回路最短化，但需注意導通孔的電感量對回路性能的影響。



為降低地線層上的噪聲干擾，可將局部地線層獨立出來，并通過低噪聲點接入主地。同時，將地線層置于靠近輻射回路的位置，以增強對回路的屏蔽效果。在多層PCB設計中，可將完整的地線層置于承載大電流的頂層下方，實現有效的電磁屏蔽。



最后，針對EMI問題，應選擇屏蔽效果良好的電感元件，避免使用非屏蔽電感以減少漏磁干擾。敏感電路和回路應遠離電感，以降低電磁干擾的風險。



綜上所述，通過精心處理反饋環、優化電容和電感布局、縮小大電流環路面積、合理使用地線層和導通孔以及選擇屏蔽效果良好的電感元件等措施，可以有效降低DC-DC變換器的EMI問題，提升產品的穩定性和性能。在實際設計過程中，還需結合具體的應用場景和元器件性能進行綜合考慮，以實現最佳的設計效果。
